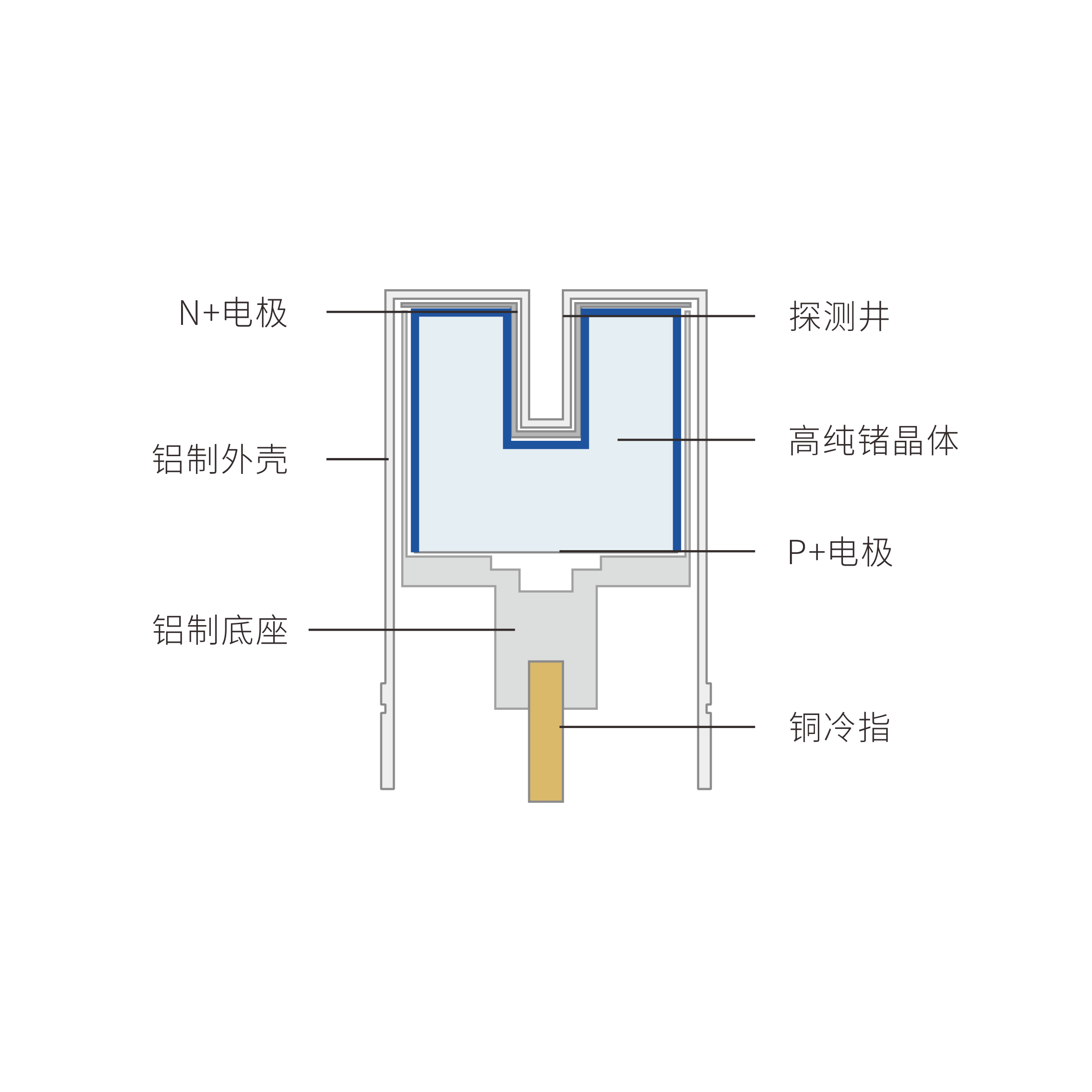

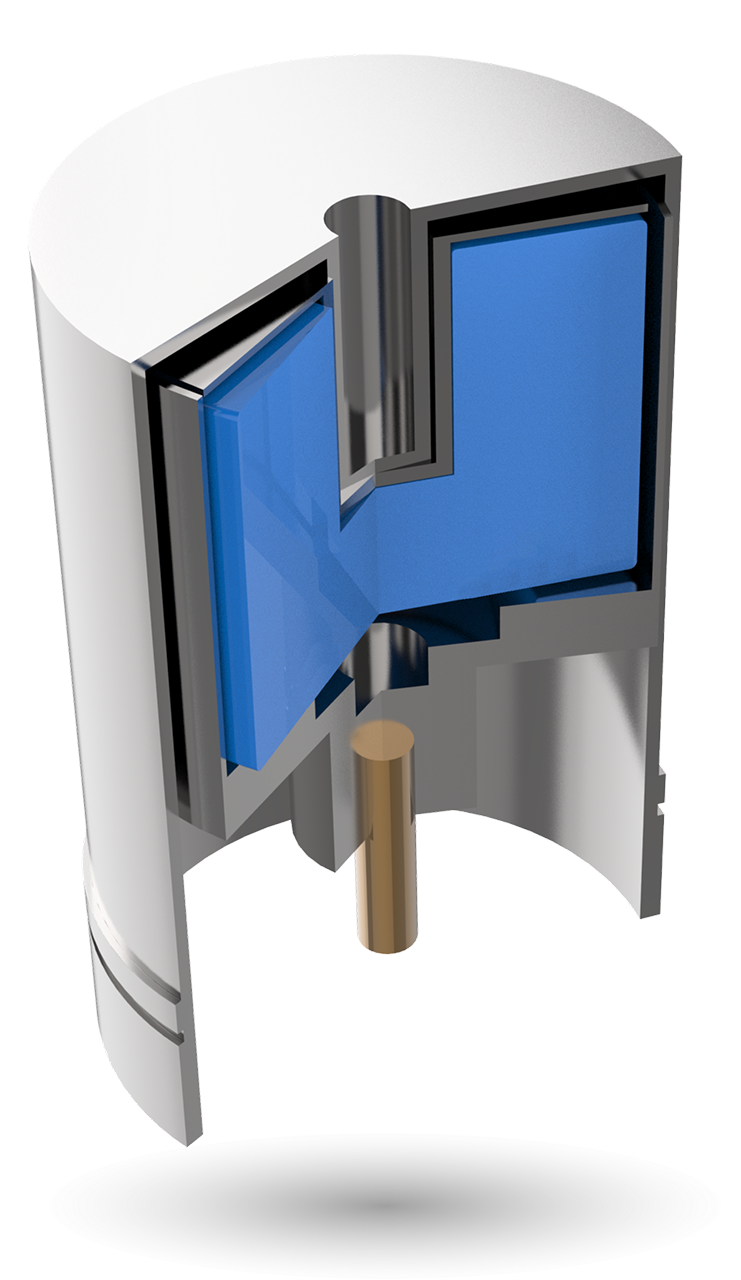

产品结构
product structure
产品特性
Product features
1.能量范围可达20keV~10MeV
2.产品系列齐全,探测井容积覆盖120-400cc,直径16、28mm可选
3.低能能量分辨率优异,FWHM < 0.80 keV @122keV
4.提供多种前置放大器、冷指形状、端窗、制冷方式选项
5.兼容性好,适配市场上主流谱仪产品
产品介绍
Product introduction
GWS型井型高纯锗探测器适用于小样品测量,小电极结构使它比GWP井型高纯锗探测器具备更优异的能量分辨率，测量时样品几乎全部被探测器灵敏体积包围,探测方向角接近4π,可以获得最大的探测器效率,减少样品测量时间。
GWS型井型高纯锗探测器有多种规格可以选择，探测器体积120-400cc,可使用于多种小样品测量场景,能够长期维持高真空稳定运行。GWS型小电极井型高纯锗探测器均与市场主流谱仪产品兼容。

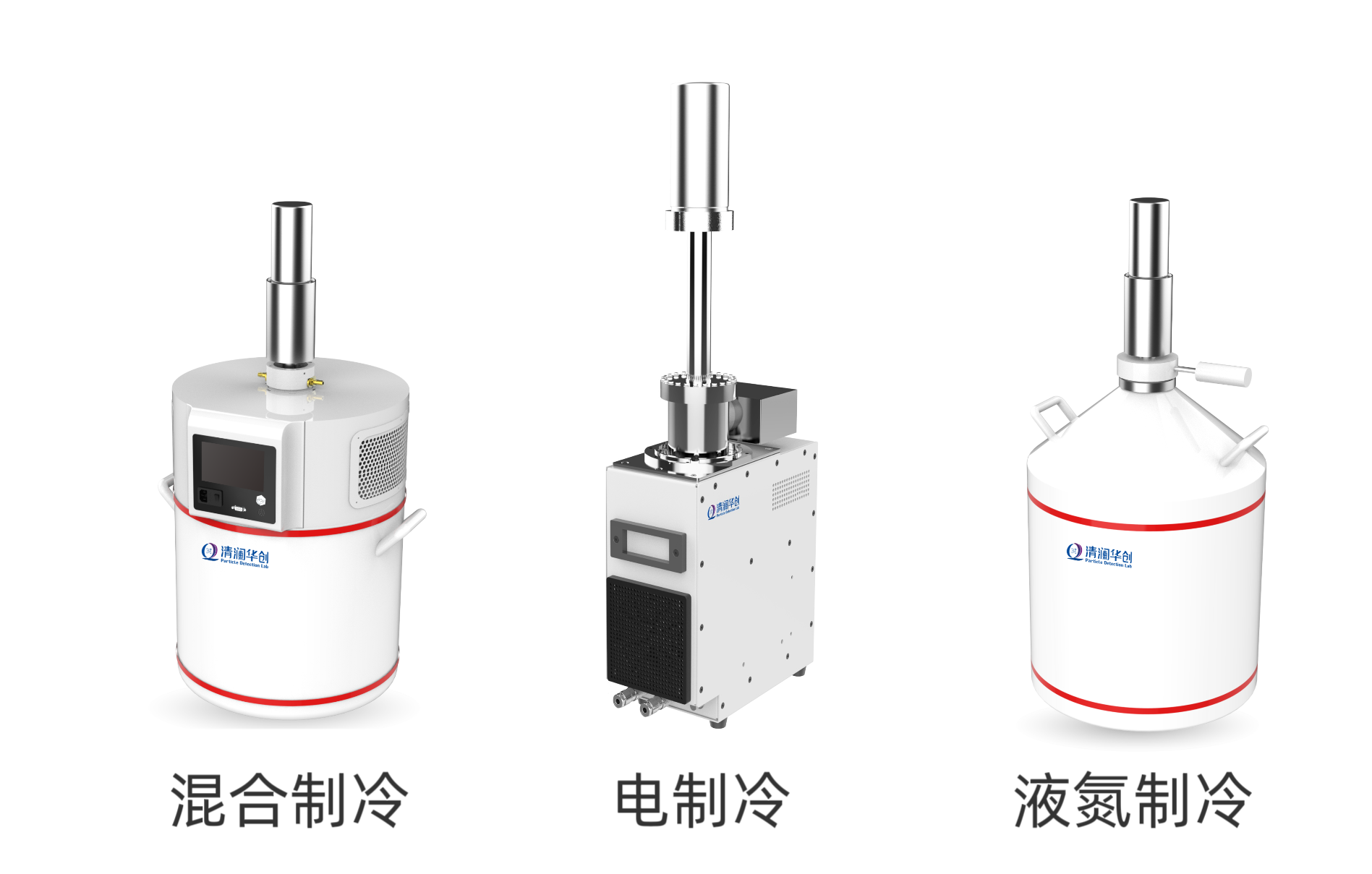

制冷方式
Refrigeration method
| GWS型小电极井型高纯锗探测器型号与性能指标 | ||||||
| 型号 | 灵敏体积 | 探测井尺寸 | 能量分辨率 (keV) | 端窗直径 | ||
| (cc) | 直径(mm) | 深度(mm) | @122keV | @1332keV | (mm) | |
|
GWS-120 |
120 |
16.00 |
40.00 | 0.75 | 2.00 | 83 |
|
GWS-200 |
200 |
16.00 |
40.00 | 0.75 | 2.00 | 95 |
|
GWS-300 |
300 |
16.00 |
40.00 | 0.75 | 2.10 | 102 |
|
GWS-400 |
400 |
16.00 |
40.00 | 0.75 | 2.10 | 108 |
|
GWS-120L |
120 |
28.00 |
40.00 | 0.75 | 2.00 | 83 |
|
GWS-175L |
175 |
28.00 |
40.00 | 0.75 | 2.10 | 95 |
|
GWS-275L |
275 |
28.00 |
40.00 | 0.75 | 2.10 |
102 |
|
GWS-375L |
375 | 28.00 | 40.00 | 0.75 | 2.10 | 108 |
| GWS型小电极井型高纯锗探测器 |
标准配置 |
可选配置 |
|
前置放大器 |
低噪声阻容反馈前置放大器 |
高计数率脉冲反馈前置放大器(-PF) |
|
端窗 |
铝窗 |
|
|
制冷形式 |
普通液氮杜瓦制冷 |
●电制冷(-DE) ●混合制冷(-DH) |
|
冷指形式 |
垂直冷指 |
●L型冷指(-CL) ●U型冷指(-CU) |
|
线缆 |
●配备1.5m长电缆 ●1根高压输入(SHV) ●1根前放供电(DB9) ●1根信号输出(BNC) ●1根高压保护输出(BNC)· ●1根测试信号输入(BNC)
|
可定制 |
| 低本底 | 否 | 可选低本底或超低本底材料选项 |
采用主流制造商的数字高纯锗谱仪测试,订货时请注明您适配的主流数字谱仪型号;
*根据GB/T7167-2008测试,兼容|EEE Std 325-1996等国际标准;
**相对探测效率高于100%的型号,请联系我们确认库存。
