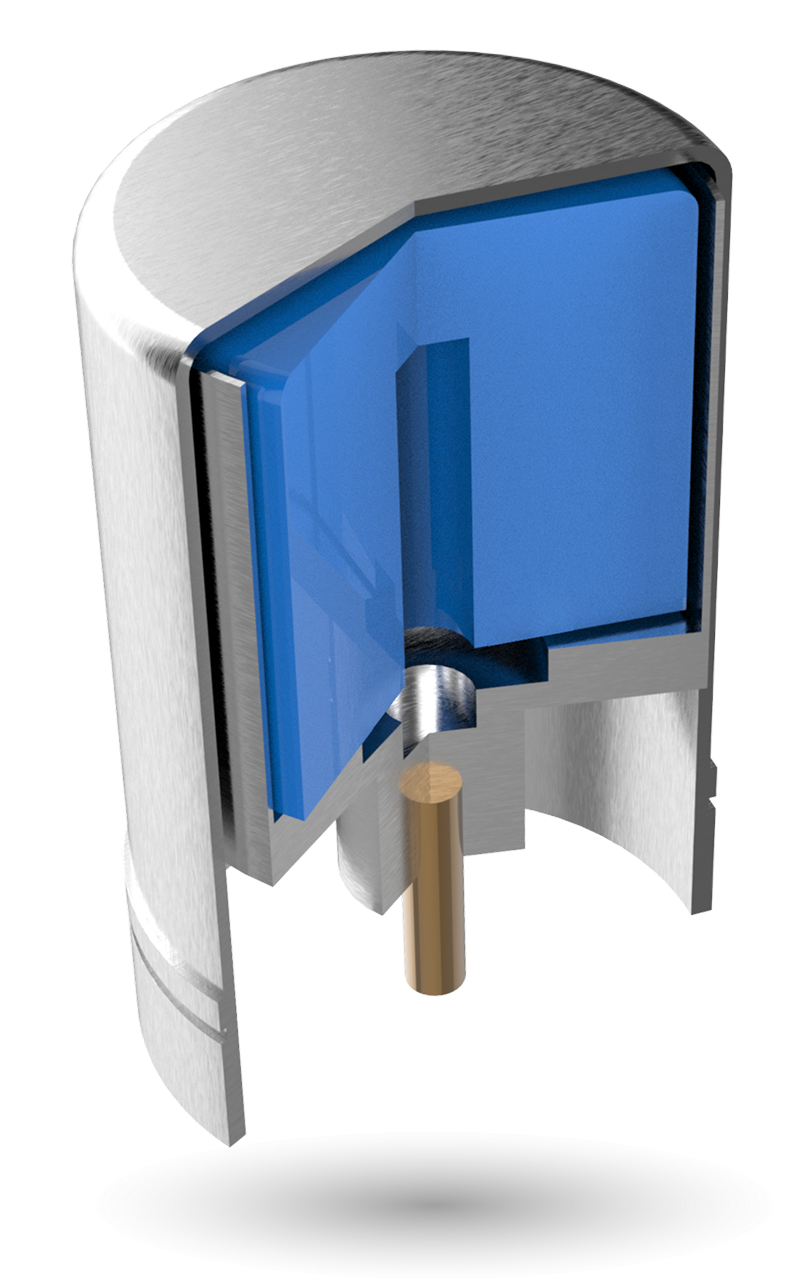

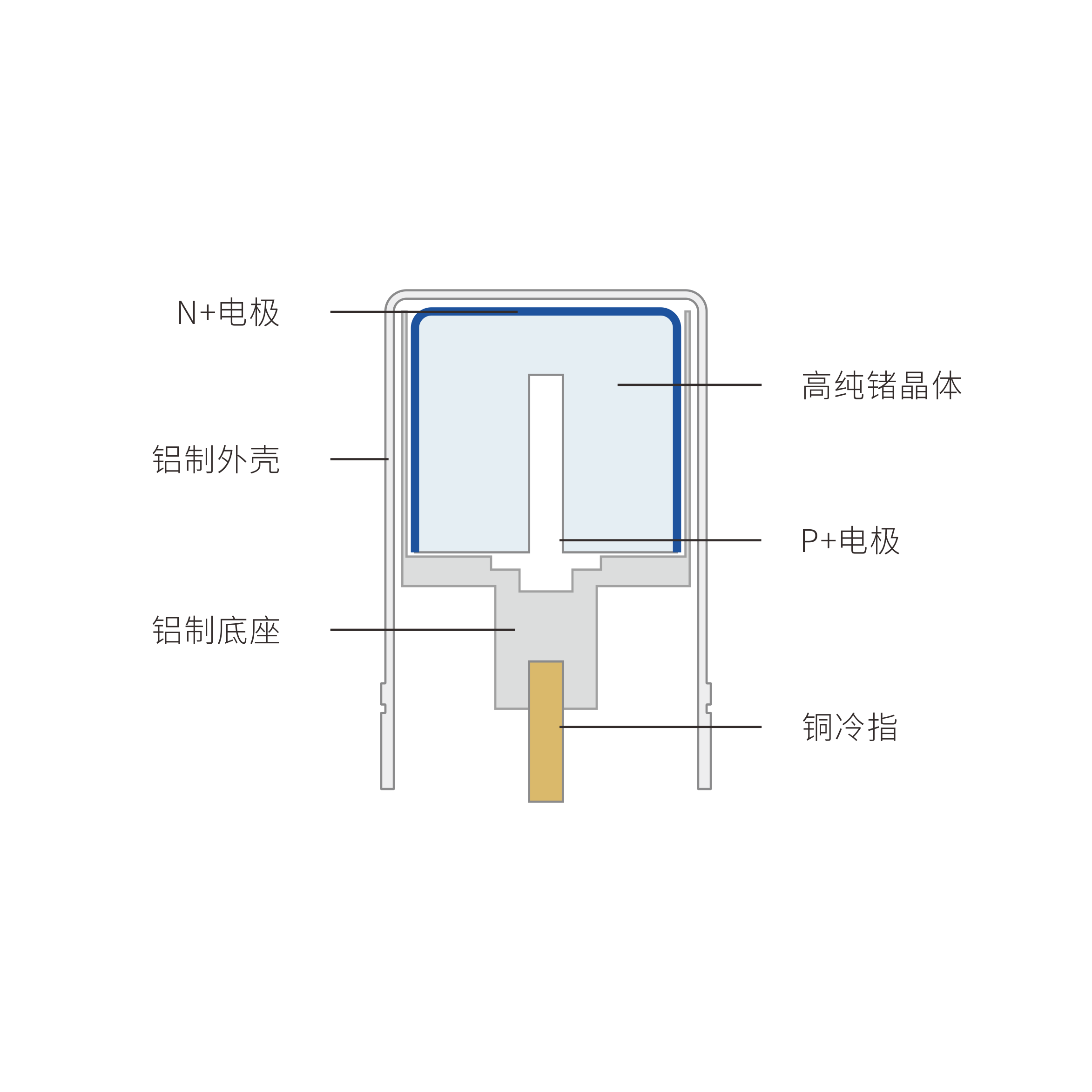

产品结构
product structure
产品特性
Product features
1.使用独立研发的N+电极，能量范围可达30keV~10MeV
2.产品系列齐全，相对探测效率覆盖10%至150%
3.能量分辨率、峰形指标优异,稳定性好
4.提供多种前置放大器、冷指形状、端窗、制冷方式选项
5.兼容性好，适配市场上主流谱仪产品
产品介绍
Product introduction
GCP型高纯锗探测器由清华大学团队自主研发，具有全部自主知识产权。探测器配备高性能低噪声前端电子学能够长期维持高真空稳定运行。
GCP型高纯锗探测器由超高纯度的圆柱形锗单晶制成，其纯度可达12N~13N,是世界上人工制成的最纯净的物质。锗单晶电极孔内为P+电极,使用硼离子注入技术制造，厚度约0.3um;外表面为N+电极,使用独立研发的特殊工艺制造其厚度约为0.3mm,能够透过30keV的低能X射线。

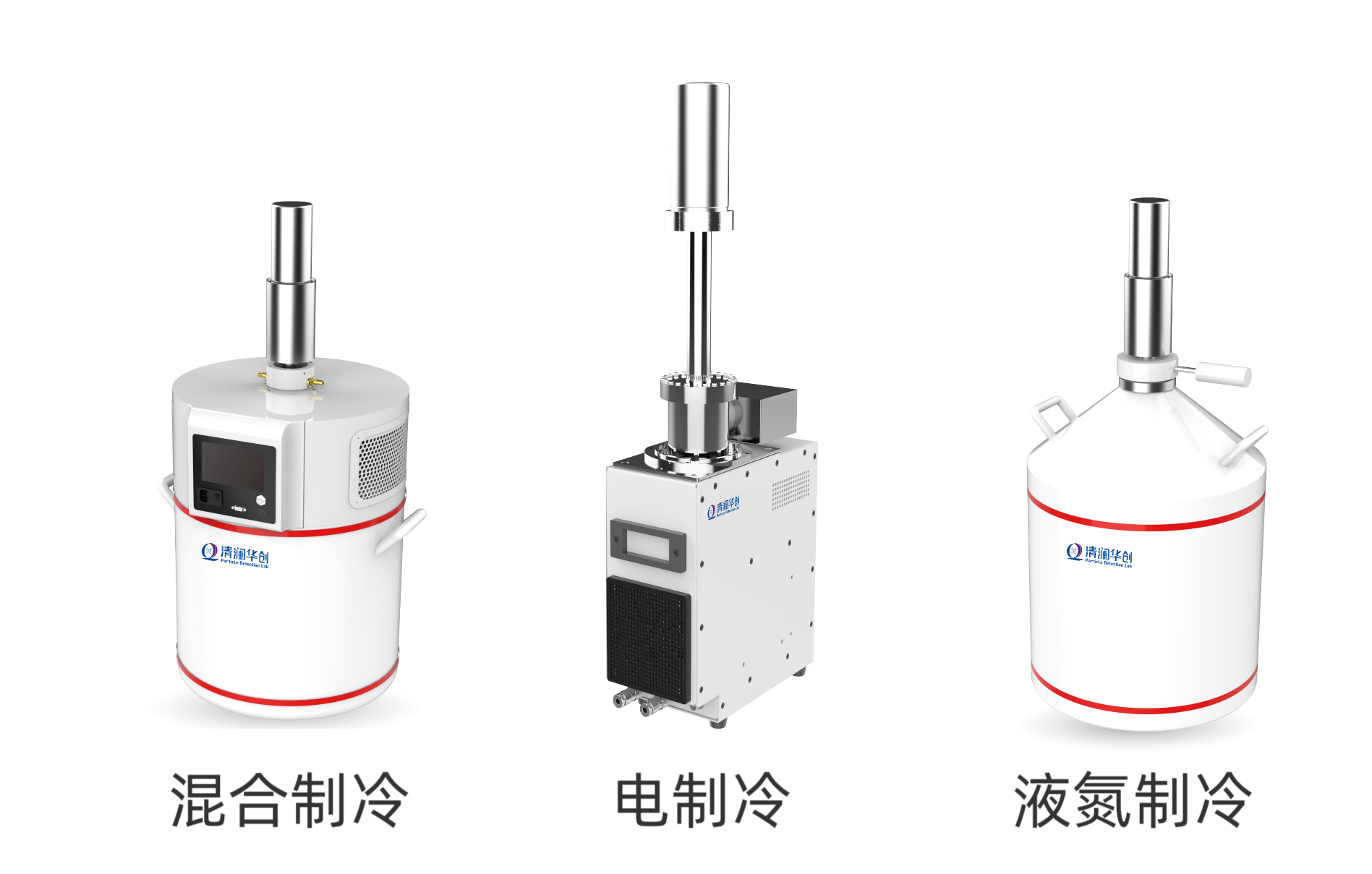

制冷方式
Refrigeration method
| GCP型高纯锗探测器型号与性能指标 | ||||||
| 型号 |
相对探测效率 |
能量分辨率(keV) |
峰形指标 |
峰康比 |
端窗直径 | |
|
(%) |
@122keV |
@1332keV |
(FW.1M/FWHM) |
(typ.） |
(mm) | |
|
GCP-10 |
10 |
0.82 |
1.90 |
1.90 |
40 |
76 |
|
GCP-10T |
10 |
0.80 |
1.75 |
1.90 |
41 | 76 |
|
GCP-15 |
15 | 1.90 |
1.90 |
1.90 | 45 | 76 |
|
GCP-15T |
15 |
0.82 |
1.78 |
1.90 | 46 | 76 |
|
GCP-20 |
20 |
0.90 |
1.90 |
1.90 | 50 | 76,83 |
|
GCP-20T |
20 |
0.83 |
1.78 |
1.90 | 51 | 76,83 |
|
GCP-25 |
25 |
0.90 |
1.90 |
1.90 | 54 | 76,83 |
|
GCP-25T |
25 |
0.83 |
1.78 |
1.90 | 55 | 76,83 |
|
GCP-30 |
30 |
0.90 |
1.90 |
1.90 | 58 | 76,83，95 |
|
GCP-30T |
30 |
0.85 |
1.78 |
1.90 | 59 | 76,83，95 |
|
GCP-35 |
35 |
0.90 |
1.90 |
1.90 | 60 | 83，95 |
|
GCP-35T |
35 |
0.85 |
1.78 |
1.90 | 62 | 83，95 |
|
GCP-40 |
40 |
0.90 |
1.90 |
1.90 | 62 | 83，95 |
|
GCP-40T |
40 |
0.85 |
1.78 |
1.90 | 63 | 83，95 |
|
GCP-45 |
45 |
0.95 |
1.90 |
1.90 | 63 | 83，95 |
|
GCP-45T |
45 |
0.88 |
1.78 |
1.90 | 64 | 83，95 |
|
GCP-50 |
50 |
1.00 |
2.00 |
1.90 | 64 | 95 |
|
GCP-50T |
50 |
0.92 |
1.85 |
1.90 | 65 | 95 |
|
GCP-55 |
55 |
1.00 |
2.00 |
1.90 | 64 | 95 |
| GCP-55T | 55 |
0.95 |
1.85 |
1.90 | 65 | 95 |
| GCP-60 | 60 |
1.00 |
2.00 |
2.00 | 66 | 95 |
| GCP-60T | 60 | 0.95 | 1.85 | 2.00 | 67 | 95 |
|
GCP-65 |
65 |
1.00 |
2.00 |
2.00 | 68 | 95 |
|
GCP-65T |
65 |
0.95 |
1.85 |
2.00 | 69 | 95 |
|
GCP-70 |
70 |
1.00 |
2.10 |
2.00 | 70 | 95 |
|
GCP-70T |
70 |
0.95 |
1.95 |
2.00 | 71 | 95 |
|
GCP-80 |
80 |
1.10 |
2.10 |
2.00 | 72 | 108 |
|
GCP-80T |
80 |
1.00 |
1.95 |
2.00 | 73 | 108 |
|
GCP-90 |
90 |
1.10 |
2.10 |
2.00 | 78 |
108 |
|
GCP-90T |
90 |
1.00 |
1.95 |
2.00 | 79 | 108 |
|
GCP-100 |
100 |
1.30 |
2.20 |
2.00 | 78 | 108 |
|
GCP-100T |
100 |
1.15 |
2.00 |
2.00 | 79 | 108 |
|
GCP-110 |
110 |
1.30 |
2.20 |
2.00 | 78 | 108 |
|
GCP-110T |
110 |
1.15 |
2.05 |
2.00 | 79 | 108 |
|
GCP-120 |
120 |
1.30 |
2.20 |
2.00 | 78 | 108 |
|
GCP-120T |
120 |
1.20 |
2.05 |
2.00 | 79 | 108 |
|
GCP-130 |
130 |
1.30 |
2.20 |
2.00 | 80 | 108 |
| GCP-130T | 130 |
1.25 |
2.05 |
2.00 | 81 | 108 |
|
GCP-140 |
140 |
1.30 |
2.30 |
2.00 | 80 | 108 |
|
GCP-140T |
140 |
1.25 |
2.15 |
2.00 | 81 | 108 |
|
GCP-150 |
150 |
1.30 |
2.30 |
2.00 | 80 | 108 |
| GCP-150T | 150 | 1.25 | 2.15 | 2.00 | 81 | 108 |
|
GCP型高纯锗探测器 |
标准配置 |
可选配置 |
|
前置放大器 |
低噪声阻容反馈前置放大器 |
高计数率脉冲反馈前置放大器(-PF) |
|
端窗 |
铝窗 |
碳窗(-WC) 铍窗(-WB) |
|
制冷形式 |
普通液氮杜瓦制冷 |
电制冷(-DE) 混合制冷(-DH) |
|
冷指形式 |
垂直冷指 |
L型冷指(-CL) U型冷指(-CU) |
|
线缆 |
配备1.5m长电缆 1根高压输入(SHV) 1根前放供电(DB9) 1根信号输出(BNC) 1根高压保护输出(BNC) 1根测试信号输入(BNC) |
可定制 |
| 低本底 | 否 | 可选低本底或超低本底材料选项 |
*采用主流制造商的数字高纯锗谱仪测试,订货时请注明您适配的主流数字谱仪型号;
*根据GB/T7167-2008测试,兼容IEEE Std 325-1996等国际标准;
*相对探测效率高于100%的型号,请联系我们确认库存
