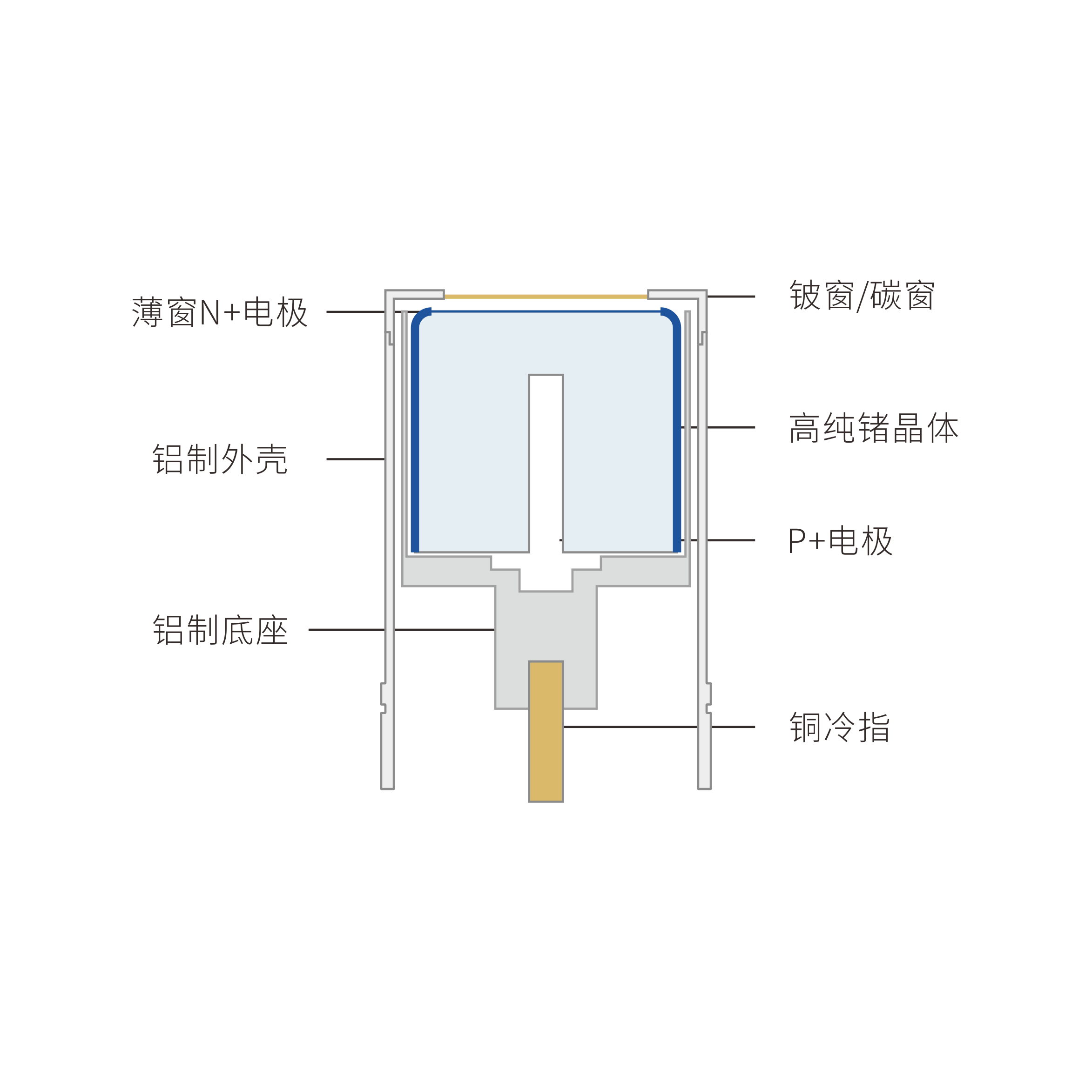

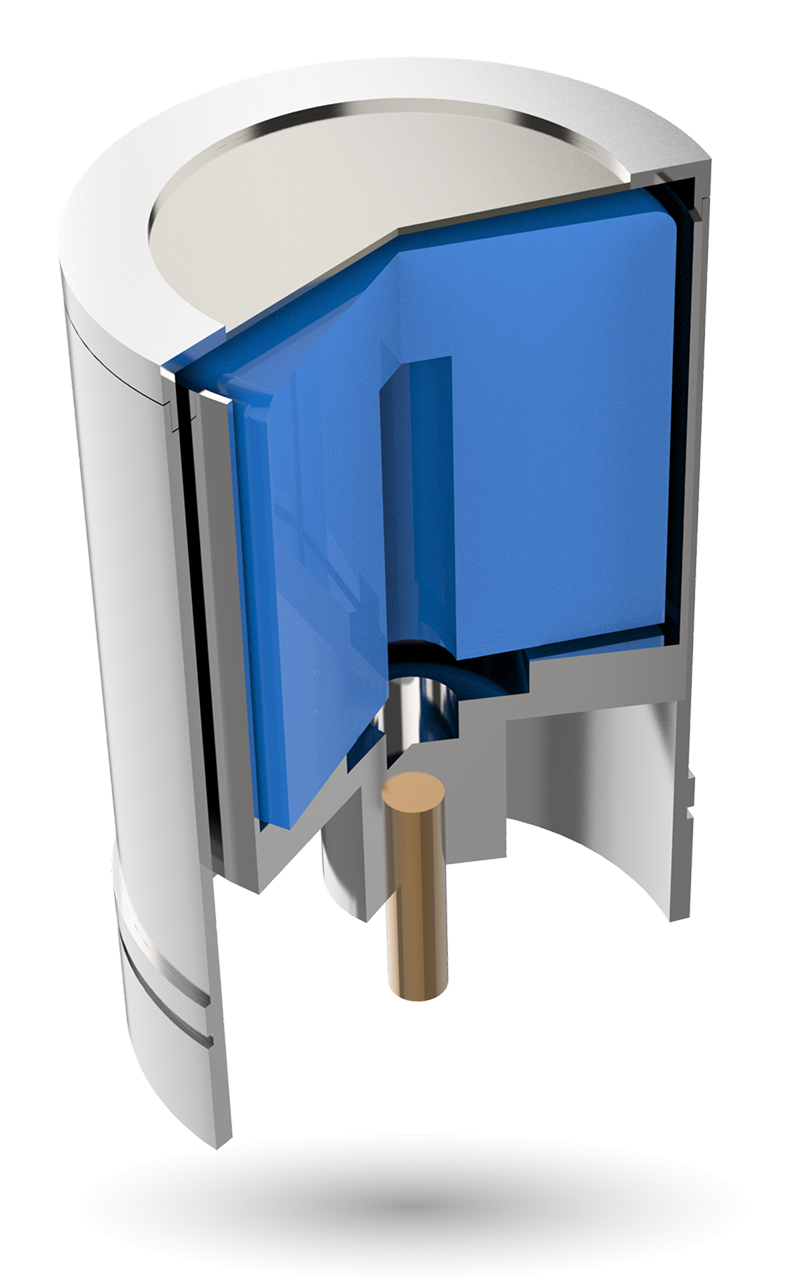

产品结构
product structure
产品特性
Product features
1.使用独立研发的薄入射电极,能量范围可达3keV~10MeV
2.产品系列齐全,相对探测效率覆盖10%至150%
3.能量分辨率、峰形指标优异,稳定性好
4.提供多种前置放大器、冷指形状、端窗、制冷方式选项
5.兼容性好,适配市场上主流谱仪产品
产品介绍
Product introduction
GCB型宽能同轴高纯锗探测器在P型同轴制备工艺的基础上,采用清华大学团队自主研发的新型电极工艺，死层厚度降至微米量级，将能量能量探测下限由30keV扩展至3keV,同时探测效率与能量分辨力与P型同轴探测器相当。
GCB型宽能同轴高纯锗探测器配置高性能阻容反馈前置放大器,性能优异,长期稳定性好。也可配置独立研发的脉冲反馈前置放大器，适用于高计数率应用场景。使用任意一种前置放大器，GCB型高纯锗探测器均与市场主流谱仪产品兼容。

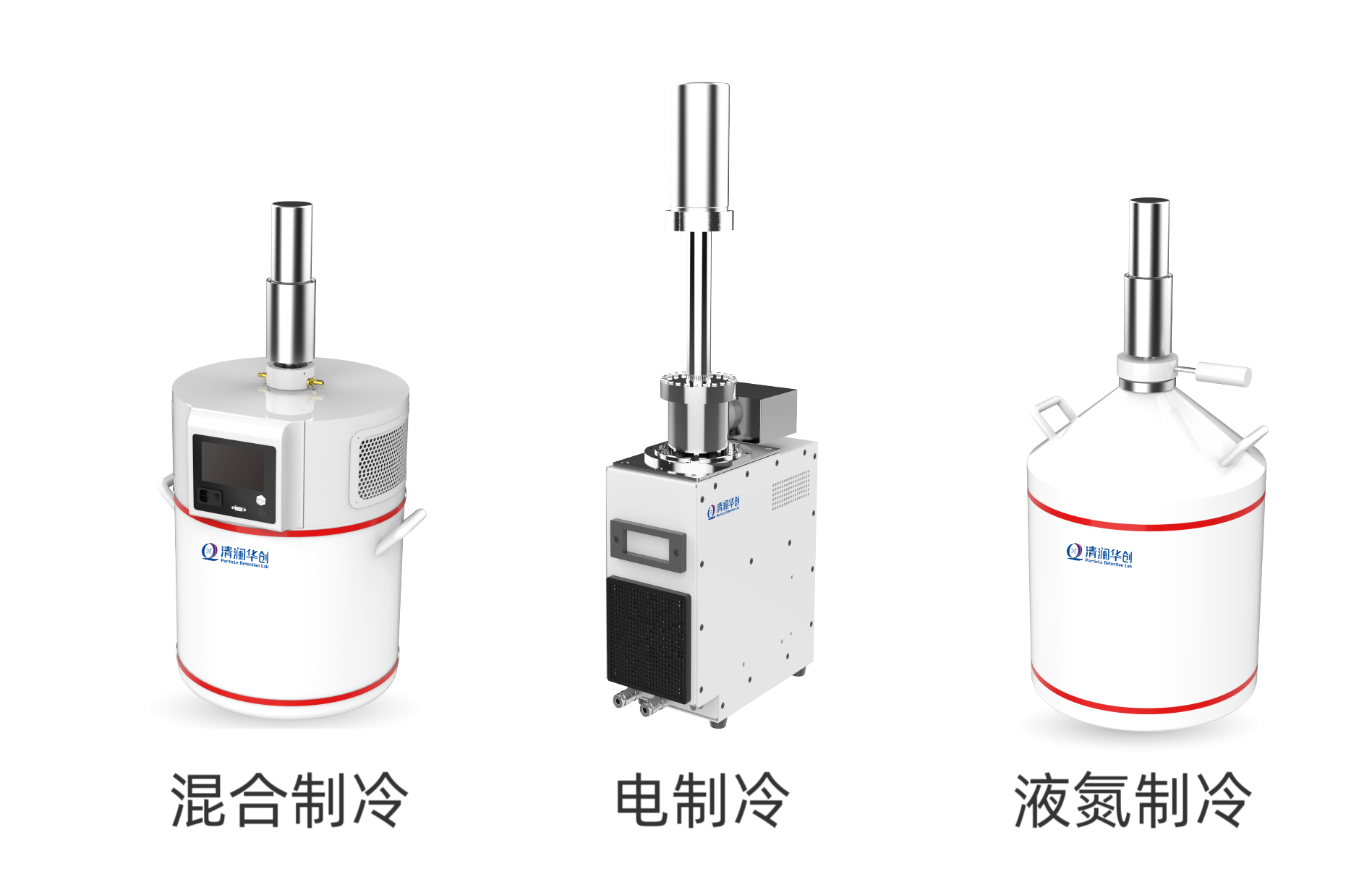

制冷方式
Refrigeration method
| GCB型宽能同轴高纯锗探测器型号与性能指标 | |||||||
| 型号 | 相对探测效率 | 能量分辨率(keV) | 峰形指标 | 峰康比 | 端窗直径 | ||
| (%) | @5.9keV | @122keV | @1332keV | (FW.1M/FWHM) | (typ.) | (mm) | |
|
GCB-10 |
10 |
0.65 |
0.82 |
1.85 |
1.90 |
40 |
76 |
|
GCB-10T |
10 |
0.65 |
0.81 |
1.75 |
1.90 |
41 | 76 |
|
GCB-15 |
15 |
0.65 |
0.82 |
1.85 |
1.90 |
46 | 76 |
|
GCB-15T |
15 |
0.65 |
0.81 |
1.75 |
1.90 |
47 | 76 |
|
GCB-20 |
20 |
0.70 |
0.85 |
1.85 |
1.90 |
50 | 76,83 |
|
GCB-20T |
20 |
0.70 |
0.83 |
1.78 |
1.90 |
51 | 76,83 |
|
GCB-25 |
25 |
0.70 |
0.85 |
1.85 |
1.90 |
54 | 76,83 |
|
GCB-25T |
25 |
0.70 |
0.83 |
1.78 |
1.90 |
55 | 76,83 |
|
GCB-30 |
30 |
0.75 |
0.87 |
1.85 |
1.90 |
58 | 76,83,95 |
|
GCB-30T |
30 |
0.75 |
0.85 |
1.78 |
1.90 |
59 | 76,83,95 |
|
GCB-35 |
35 |
0.75 |
0.87 |
1.88 |
1.90 |
60 | 83,95 |
|
GCB-35T |
35 |
0.75 |
0.86 |
1.78 |
1.90 |
61 | 83,95 |
|
GCB-40 |
40 |
0.75 |
0.95 |
1.88 |
1.90 |
62 | 83,95 |
|
GCB-40T |
40 |
0.75 |
0.87 |
1.78 |
1.90 |
63 | 83,95 |
|
GCB-45 |
45 |
0.80 |
0.95 |
1.90 |
1.90 |
63 | 83,95 |
|
GCB-45T |
45 |
0.80 |
0.88 |
1.78 |
1.90 |
64 | 83,95 |
|
GCB-50 |
50 |
0.80 |
1.00 |
1.95 |
1.90 |
64 | 95 |
|
GCB-50T |
50 |
0.80 |
0.92 |
1.85 |
1.90 |
65 | 95 |
|
GCB-55T |
55 |
0.80 |
1.00 |
1.95 |
1.90 |
64 | 95 |
|
GCB-55T |
55 |
0.80 |
0.95 |
1.85 |
1.90 |
65 | 95 |
|
GCB-60 |
60 |
0.85 |
1.05 |
2.10 |
2.00 |
66 | 95 |
| GCB-60T | 60 | 0.85 | 0.95 | 1.85 | 2.00 | 67 | 95 |
|
GCB-65 |
65 |
0.85 |
1.05 |
2.10 |
2.00 |
68 | 95 |
|
GCB-65T |
65 |
0.85 |
0.95 |
1.85 |
2.00 | 69 | 95 |
|
GCB-70 |
70 |
0.90 |
1.05 |
2.10 |
2.00 | 70 | 95 |
|
GCB-70T |
70 |
0.90 |
1.00 |
1.95 |
2.00 | 71 | 95 |
|
GCB-80 |
80 |
0.95 |
1.10 |
2.20 |
2.00 | 72 | 108 |
|
GCB-80T |
80 |
0.95 |
1.05 |
1.95 |
2.00 | 73 | 108 |
|
GCB-90 |
90 |
0.95 |
1.10 |
2.20 |
2.00 | 78 | 108 |
|
GCB-90T |
90 |
0.95 |
1.05 |
1.95 |
2.00 | 79 | 108 |
|
GCB-100 |
100 |
1.00 |
1.20 |
2.20 |
2.00 | 78 | 108 |
|
GCB-100T |
100 |
1.00 |
1.15 |
1.95 |
2.00 | 79 | 108 |
|
GCB-110 |
110 |
1.05 |
1.20 |
2.20 |
2.00 | 78 | 108 |
|
GCB-110T |
110 |
1.05 |
1.15 |
2.05 |
2.00 | 79 | 108 |
|
GCB-120 |
120 |
1.05 |
1.30 |
2.20 |
2.00 | 78 | 108 |
|
GCB-120T |
120 |
1.05 |
1.25 |
2.05 |
2.00 | 79 | 108 |
| GCB-130 | 130 |
1.10 |
1.30 |
2.30 |
2.00 | 80 |
108 |
|
GCB-130T |
130 |
1.10 |
1.25 |
2.15 |
2.00 | 81 | 108 |
|
GCB-140 |
140 |
1.10 |
1.35 |
2.40 |
2.00 | 80 |
108 |
|
GCB-140T |
140 |
1.10 |
1.30 |
2.25 |
2.00 | 81 | 108 |
|
GCB-150 |
150 |
1.10 |
1.35 |
2.40 |
2.00 | 80 | 108 |
|
GCB-150T |
150 | 1.10 | 1.30 | 2.25 | 2.00 | 81 | 108 |
| GCB型宽能同轴高纯锗探测器 | 标准配置 | 可选配置 |
|
前置放大器 |
低噪声阻容反馈前置放大器 | 高计数率脉冲反馈前置放大器(-PF) |
|
端窗 |
碳窗(-WC) |
●铍窗(-WB) ●铝窗 |
|
制冷形式 |
普通液氮杜瓦制冷 |
●电制冷(-DE) ●混合制冷(-DH) |
|
冷指形式 |
垂直冷指 |
●L型冷指(-CL) ●U型冷指(-CU) |
|
线缆 |
●配备1.5m长电缆 ●1根高压输入(SHV) ●1根前放供电(DB9) ●1根信号输出(BNC) ●1根高压保护输出(BNC) ●1根测试信号输入(BNC) |
●可定制 |
| 低本底 | 否 | ●可选低本底或超低本底材料选项 |
采用主流制造商的数字高纯锗谱仪测试,订货时请注明您适配的主流数字谱仪型号
*根据GB/T7167-2008测试,兼容IEEE Std 325-1996等国际标准;
**相对探测效率高于100%的型号，请联系我们确认库存。
