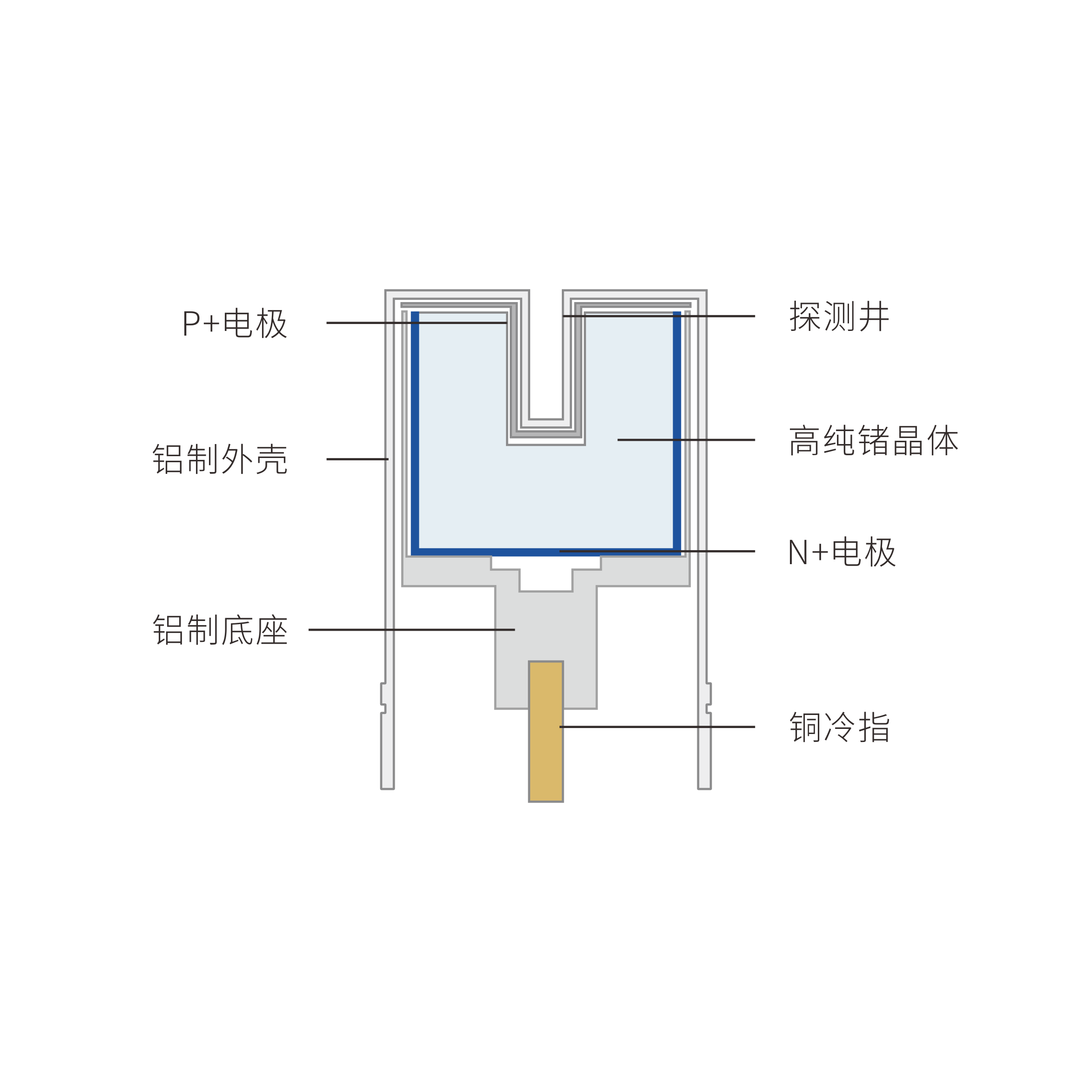

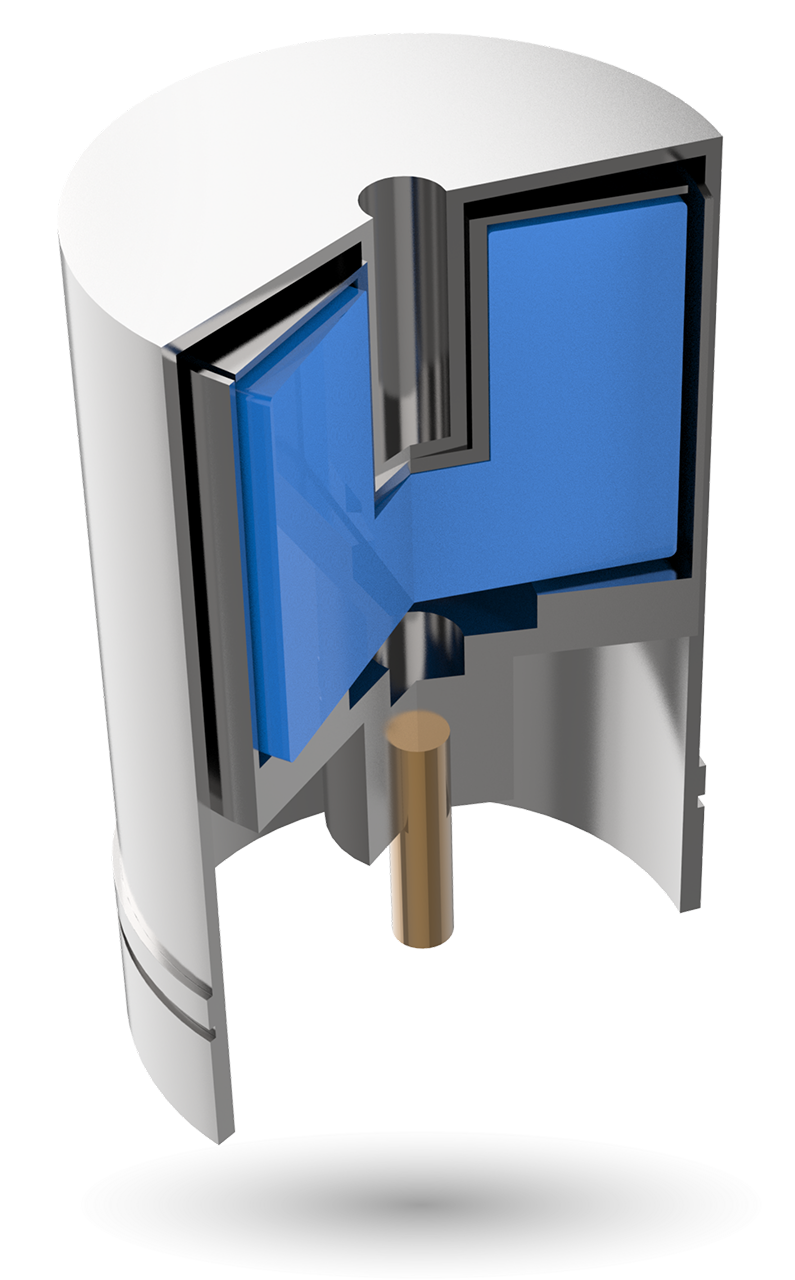

产品结构
product structure
产品特性
Product features
1.能量范围可达20keV~10MeV
2.产品系列齐全,探测井容积覆盖90-400cc,直径10、16mm可选
3.相对探测效率覆盖15%至100%
4.能量分辨率、峰形指标优异,稳定性好
5.提供多种前置放大器、冷指形状、端窗、制冷方式选项
6.兼容性好,适配市场上主流谱仪产品
产品介绍
Product introduction
GWP型井型高纯锗探测器适用于小样品测量，样品几乎全部被探测器灵敏体积包围，探测方向角接近4π，可以获得最大的探测器效率,减少样品测量时间。
GWP型井型高纯锗探测器有多种规格可以选择，相对探测效率覆盖15%至100%,探测器体积90-400cc，可使用于多种小样品测量场景,能够长期维持高真空稳定运行。GWP型井型高纯锗探测器均与市场主流谱仪产品兼容。

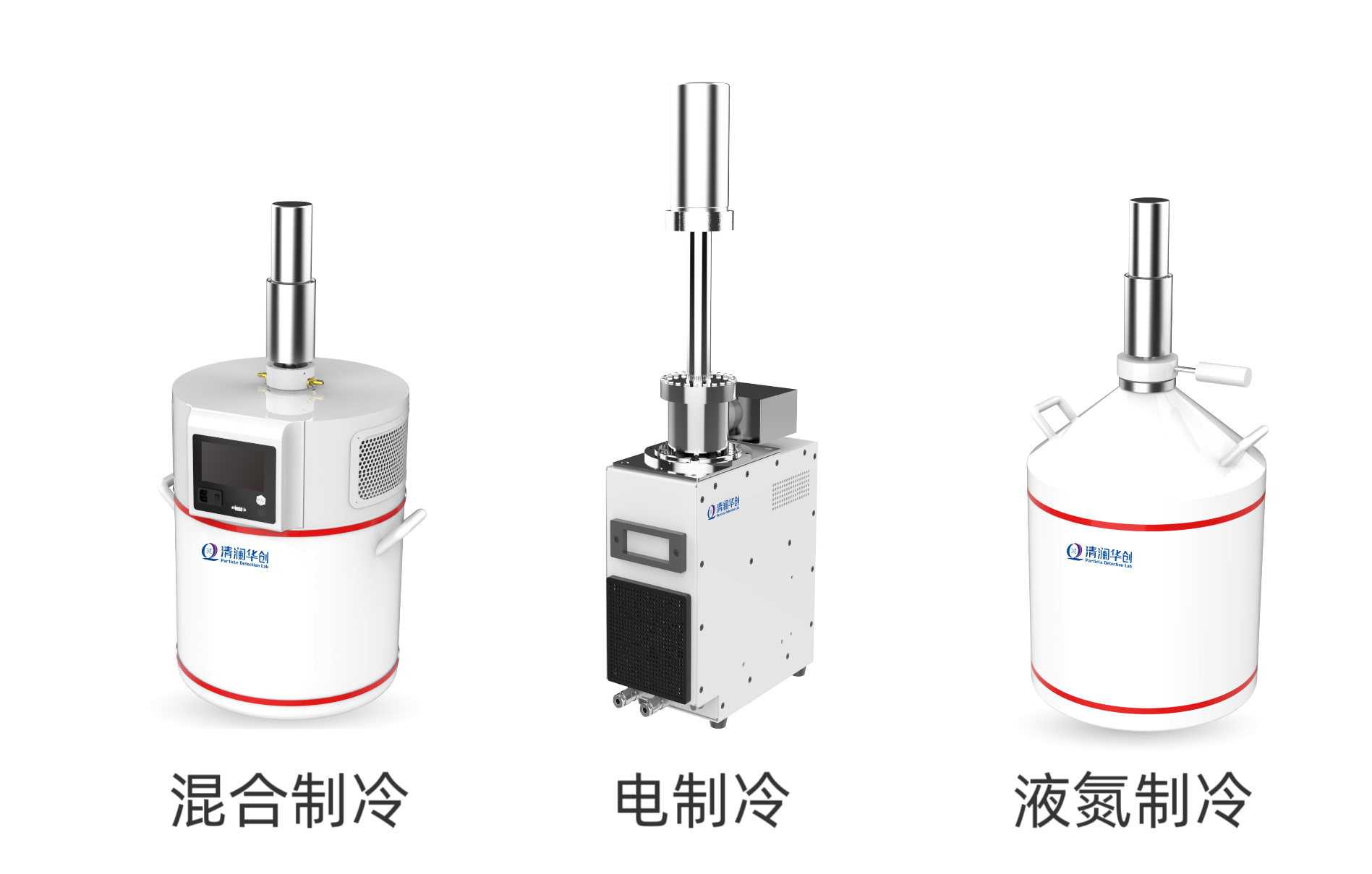

制冷方式
Refrigeration method
| GWP型井型高纯锗探测器型号与性能指标 | |||||||
| 型号 | 相对探测效率 |
灵敏体积 |
探测井尺寸 | 能量分辨率 (keV) |
端窗直径 |
||
| (%) | (cc) |
直径(mm) |
深度(mm) |
@122keV |
@1332keV | (mm) | |
|
GWP-15-90 |
15 |
90.00 |
10.00 |
40.00 |
0.90 |
2.00 |
76 |
|
GWP-15-100 |
15 |
100.00 |
16.00 |
40.00 |
1.00 |
2.10 |
76 |
|
GWP-20-110 |
20 |
110.00 |
10.00 |
40.00 |
0.90 |
2.00 |
76 |
|
GWP-20-120 |
20 |
120.00 |
16.00 |
40.00 |
1.00 |
2.10 |
76 |
|
GWP-25-130 |
25 |
130.00 |
10.00 |
40.00 |
0.90 |
2.00 |
76 |
|
GWP-25-140 |
25 |
140.00 |
16.00 |
40.00 |
1.00 |
2.20 |
76 |
|
GWP-30-150 |
30 |
150.00 |
10.00 |
40.00 |
0.90 |
2.00 |
83 |
|
GWP-30-160 |
30 |
160.00 |
16.00 |
40.00 |
1.00 |
2.20 |
83 |
|
GWP-35-170 |
35 |
170.00 |
10.00 |
40.00 |
0.90 |
2.10 |
83 |
| GWP-35-180 | 35 |
180.00 |
16.00 |
40.00 |
1.00 |
2.20 |
83 |
|
GWP-40-190 |
40 |
190.00 |
10.00 |
40.00 |
1.00 |
2.10 |
95 |
|
GWP-40-200 |
40 |
200.00 |
16.00 |
40.00 |
1.10 |
2.20 |
95 |
|
GWP-50-260 |
50 |
260.00 |
10.00 |
40.00 |
1.00 |
2.20 |
95 |
|
GWP-50-260 |
50 |
260.00 |
16.00 |
40.00 |
1.10 |
2.30 |
95 |
|
GWP-60-300 |
60 |
300.00 |
10.00 |
40.00 |
1.10 |
2.20 |
102 |
|
GWP-60-300 |
60 |
300.00 |
16.00 |
40.00 |
1.20 |
2.30 |
102 |
|
GWP-70-320 |
70 |
320.00 |
10.00 |
40.00 |
1.10 |
2.20 |
102 |
|
GWP-70-320 |
70 |
320.00 |
16.00 |
40.00 |
1.20 |
2.30 |
102 |
|
GWP-100-400 |
100 |
400.00 |
10.00 |
40.00 |
1.10 |
2.20 |
108 |
|
GWP-100-400 |
100 | 400.00 | 16.00 | 40.00 | 1.20 | 2.30 | 108 |
配置清单参考GWS型小电极井型高纯锗探测器
